APR版超声波清洗装置



说到我对APR版清洗必要性的了解,追本溯源,是来自于当时据称占有世界市场80%、几乎是独占状态的小村科技(komura-tech)的K专务。关于K专务和APR清洗机的渊源,请参照《技术情报》的“APR版清洗系统”一文。

虽然已经有大量APR版超声波清洗机被采购,但和以往相比,Blue Star R&D的技术又取得了进一步的发展,可向大家提出更新的低成本精密系统方案。

又,APR版从NMP→水变化的清洗技术直到现在都一直被大量使用,这是本公司技术顾问柴野先生在K专务的协助下,在业界首次开发成功的清洗技术。

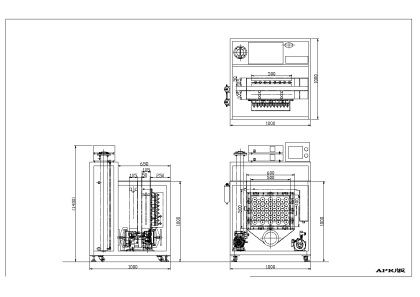

APR版单循环纵向移动?超声波清洗装置

将APR版放入夹具,按下自动起动SW。

槽进深标准为105mm,宽为版卡具加100mm,带有开口部

将APR版插入薄型超声波槽内进行超声波清洗。清洗槽只有1槽。在该槽中进行NMP超声波清洗及水漂洗超声波清洗。

标准工艺

①将APR版放置在原位置。自动启动SW·ON

②APR版下降·上下摇动
NMP超声波清洗:该NMP超声波清洗并非通常的超声波清洗。在NMP中溶解有大量空气,因此,即使照射超声波,也不能确实有效地对紧密细微的APR版洗净。

为了在短时间内充分去除污物,将从液面侵入的空气以及最初溶解的空气排除,以大量生成球状星云型真空空洞(微小真空核群)是非常必要的。可实现此功能的系统就是空洞效应强化系统。这是Blue Star R&D独有的技术。

50KHz~275KHz、同时多重波发振·基本频率PowerSweep

对于精密纤细的APR版来说,使用的频率既不是25KHz,也不是40KHz,而是50KHz。使其产生纤细的高密度球状星云型真空空洞。真空空洞数是同条件下25KHz的8倍。由50KHz~275KHz的大量频率数产生的真空空洞在基本频率Sweep下可取得更高的清洗效果。

③真空急速吸引,NMP回收

④纯水漂洗
以纯水进行超声波漂洗,并备有干燥机能。此纯水超声波清洗也带有空洞效应强化系统。

⑤APR版升降,原位置停止,取出,纯水排液
此后,放入干燥器。



APR版2槽式自动超声波清洗干燥装置(手动?自动)

APR版单循环自动清洗装置的纯水超声波漂洗并不是与清洗在同一槽进行,而是在其后的专用的带有空洞效应强化系统的纯水超声波槽进行。这是一种上升时进行排液干燥的2槽式自动APR版超声波清洗装置。

标准工艺

①将APR版放置于原位置,自动起动SW·ON

②APR版下降?上下摇动,NMP超声波清洗
带有空洞效应强化系统。

③APR版上升,向第2槽移动

④APR版下降,进行超声波纯水漂洗

⑤纯水急速排液,APR版排液干燥,上升

⑥APR版返回原位置,清洗完成

*以下为手动机的参考事例。

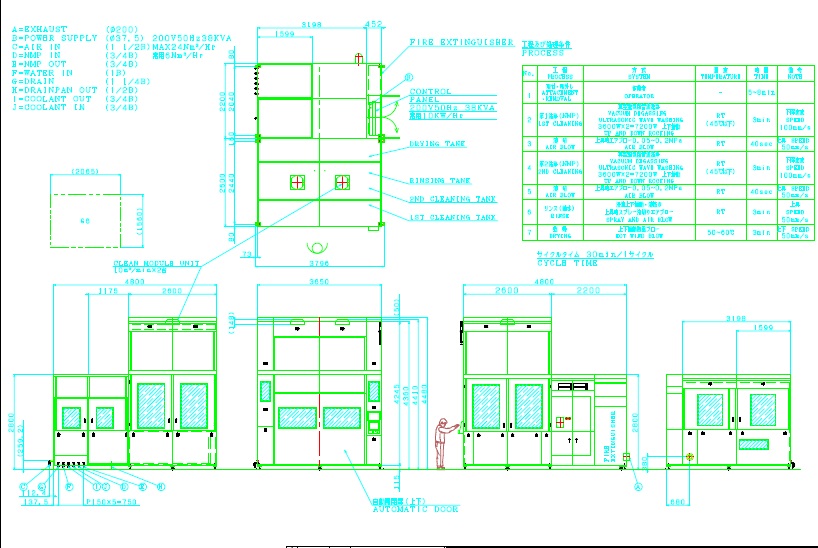

APR版全自动超声波清洗装置 G6事例

APR版全自动超声波清洗装置事例如下图所示进行介绍。详情请与我们联系询问。

「外观图」

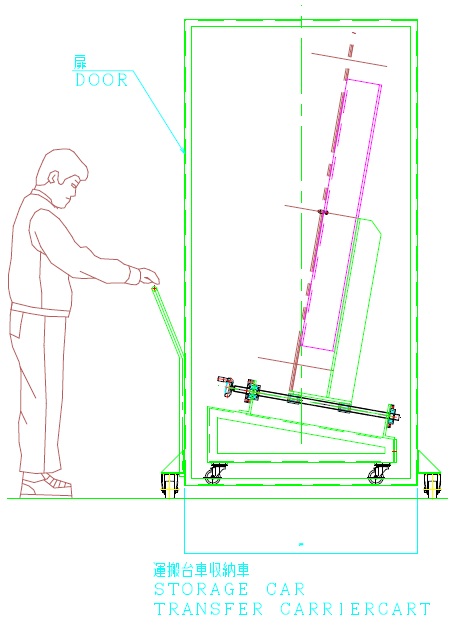

「台车」
